Добрый день

Вы можете докупить контрпластину BORGE и решить эту проблему.

 Универсальный кронштейн является лишь частью стандартного крепления Снегозадержателя к фальцевой кровле, для полного комплекта его стоит дополнить контрпластиной. Универсальный кронштейн и контрпластина обжимают фальц с двух сторон и крепятся с помощью болтов. Это решение создано для надежного крепления снегозадержателя и сохранения герметичности фальцевой кровли, которую сверлить насквозь, действительно, не рекомендуется.

Толщина кронштейна 2 мм, труба плоско-овальная 45х25 мм, толщина трубы 0,9 мм.

Да, конечно, есть. Отличие заключается не только в сечении трубы, но и в наличии цинка и толщине кронштейнов, которые непосредственно влияют на прочность Снегозадержателя.

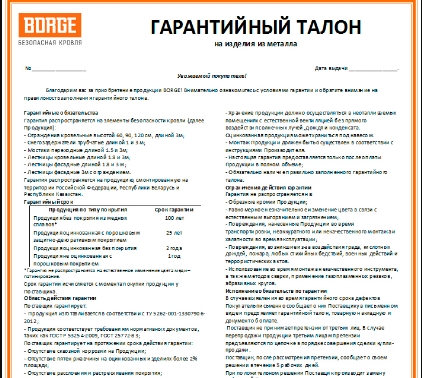

 Приобретая продукцию "Эконом" (а все снегозадержатели на рынке с круглой трубой - это эконом товары), вы лишаете себя полноценной гарантии (BORGE дает 25 лет). Кроме того,  нагрузка СЗТ с овальной трубой в целом выше на 40%, а наличие цинка не позволяет снегозадержателям ржаветь весь срок эксплуатации. Покупайте надежность и уверенность в безопасности, а не декор для кровли.

Ограждения кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок

Федеральный закон от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

Статья 90. Обеспечение деятельности пожарных подразделений

16. В зданиях, сооружениях и строениях с уклоном кровли не более 12 процентов включительно, высотой до карниза или верха наружной стены (парапета) более 10 метров, а также в зданиях, сооружениях и строениях с уклоном кровли более 12 процентов, высотой до карниза более 7 метров следует предусматривать ограждения на кровле в соответствии с требованиями пожарной безопасности, установленными настоящим Федеральным законом. Независимо от высоты здания указанные ограждения следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.

СП 17.13330.2011 Кровли

4.8 Высоту ограждений кровли предусматривают в соответствии с требованиями ГОСТ 25772, СП 54.13330, СП 56.13330 и  СНиП 31-06. При проектировании кровель необходимо также предусматривать другие специальные элементы безопасности, к которым относятся крюки для навешивания лестниц, элементы для крепления страховочных тросов, ступени, подножки, стационарные лестницы и ходовые трапы, эвакуационные платформы и др., а также элементы молниезащиты зданий.

9.12 На кровлях зданий с уклоном 5 % (~ 3º) и более и наружным неорганизованным и организованным водостоком следует предусматривать снегозадерживающие устройства, которые должны быть закреплены к фальцам кровли (не нарушая их целостности), обрешетке, прогонам или к несущим конструкциям покрытия. Снегозадерживающие устройства устанавливают на карнизном участке над несущей стеной (0,6 – 1,0 м от карнизного свеса), выше мансардных окон, а также, при необходимости, на других участках крыши.

9.13 При применении трубчатых снегозадержателей под ними предусматривают сплошную обрешетку. Расстояние между опорными кронштейнами определяют в зависимости от снеговой нагрузки в районе строительства и уклона кровли. При применении локальных снегозадерживающих элементов схема их расположения зависит от типа и уклона кровли, которая должна быть предоставлена изготовителем этих элементов

9.14 Для предотвращения образования ледяных пробок и сосулек в водосточной системе кровли, а также скопления снега и наледей в водоотводящих желобах и на карнизном участке следует предусматривать установку на кровле кабельной системы противообледенения.

СП 54.13330.2011 СНиП 31-01-2003 здания жилые многоквартирные

7.2.14 При устройстве аварийных выходов из мансардных этажей на кровлю необходимо предусматривать площадки и переходные мостики с ограждением по ГОСТ 25772, ведущие к лестницам 3-го типа и лестницам П2.

8.1 Жилое здание должно быть запроектировано, возведено и оборудовано таким образом, чтобы предупредить риск получения травм жильцами при передвижении внутри и около дома, при входе и выходе из дома, а также при пользовании его элементами и инженерным оборудованием.

8.3 Высота ограждений наружных лестничных маршей и площадок, балконов, лоджий, террас, кровли и в местах опасных перепадов должна быть не менее 1,2 м. Лестничные марши и площадки внутренних лестниц должны иметь ограждения с поручнями высотой не менее 0,9 м. Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

8.11 На эксплуатируемых кровлях жилых зданий следует обеспечивать безопасность пользования ими путем устройства соответствующих ограждений, защиту вентиляционных выпусков и других инженерных устройств, расположенных на кровле, а также при необходимости – шумозащиту нижерасположенных помещений.
На эксплуатируемых кровлях встроенно-пристроенных помещений общественного назначения, а также при входной зоне, на летних внеквартирных помещениях, в соединительных элементах между жилыми зданиями, в том числе открытых нежилых этажах (первом и промежуточных), используемых для устройства спортивных площадок для отдыха взрослых жителей дома, площадок для сушки белья и чистки одежды или солярия следует обеспечивать необходимые меры безопасности (устройство ограждений и мероприятий по защите вентиляционных выпусков).

СП 56.13330.2011 СНиП 31-03-2001 Производственные здания

5.16 В зданиях с внутренними водостоками в качестве ограждения на кровле допускается использовать парапет. При высоте парапета менее 0,6 м его следует дополнять решетчатым ограждением до высоты 0,6 м от поверхности кровли.

5.21 Для зданий высотой от планировочной отметки земли до карниза или верха парапета 10 м и более следует проектировать один выход на кровлю (на каждые полные и неполные 40 000 м2 кровли), в том числе зданий: одноэтажных — по наружной открытой стальной лестнице; многоэтажных — из лестничной клетки.
В случаях когда нецелесообразно иметь в пределах высоты верхнего этажа лестничную клетку для выхода на кровлю, допускается для зданий высотой от планировочной отметки земли до отметки чистого пола верхнего этажа не более 30 м проектировать наружную открытую стальную лестницу для выхода на кровлю из лестничной клетки через площадку этой лестницы.

5.33 На кровлях с уклоном до 12 % включительно в зданиях с высотой до карниза или верха парапета более 10 м, а также на кровлях с уклоном более 12 % в зданиях высотой до низа карниза более 7 м следует предусматривать ограждения в соответствии с ГОСТ 25772. Независимо от высоты здания ограждения, соответствующие требованиям этого стандарта, следует предусматривать на эксплуатируемых кровлях.

СНиП 31-06-2009 "Общественные здания и сооружения"

3.24. Крыши следует проектировать с учетом следующих требований:

- до двух этажей включительно - неорганизованный водосток при обязательном устройстве козырьков над входами и балконами второго этажа, вынос карниза при этом должен быть не менее 0,6 м;

- до пяти этажей включительно - должен быть предусмотрен наружный организованный водосток;

- шесть и более этажей - должен устраиваться внутренний водосток.

На крыше зданий выше 10 м следует предусматривать ограждение в соответствии с ГОСТ 25772.

5.1. Здание должно быть возведено и оборудовано таким образом, чтобы предупредить возможность получения травм посетителями и работающими в нем при передвижении внутри и около здания, при входе и выходе из здания, а также при пользовании его подвижными элементами и инженерным оборудованием.

5.12. Высота ограждений лестниц, балконов, наружных галерей террас и в других местах опасных перепадов высот должна быть не менее 0,9 м.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3 кН/м.

Ограждения в зданиях ДОУ и на этажах школ и учебных корпусов школ-интернатов, где расположены помещения первых классов, а также детских поликлиник и стационаров должны отвечать следующим требованиям:

высота ограждений лестниц, используемых детьми, должна быть не менее 1,5 м, а в дошкольных учреждениях для детей с нарушением умственного развития - 1,8 или 1,5 м при сплошном ограждении сеткой;

в ограждении лестниц вертикальные элементы должны иметь просвет не более 0,1 м (горизонтальные членения в ограждениях не допускаются);

высота ограждения крыльца при подъеме на три и более ступеньки должна быть 0,8 м.

5.36. При высоте здания от уровня земли до перелома поверхности ломаной мансардной крыши 10 м и более следует предусматривать ограждения со снегозадерживающими устройствами высотой 0,15 м.

В зданиях высотой 9 этажей и более для безопасного ремонта и чистки фасадов следует предусматривать возможность крепления строительных люлек с электроприводом.

СНиП 31-05-2003 "Общественные здания административного назначения"

7.3 Высота ограждений лестниц, балконов, террас, кровли и в других местах опасных перепадов высот должна быть достаточной для предупреждения падения и быть не менее 0,9 м. Ограждения из металлических конструкций должны выполняться в соответствии с ГОСТ 25772.

 Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3 кН/м.

СНиП 21-01-97* "Пожарная безопасность зданий и сооружений"

8.11 В зданиях с уклоном кровли до 12% включительно, высотой до карниза или верха наружной стены (парапета) более 10 м, а также в зданиях с уклоном кровли свыше 12% и высотой до карниза более 7 м следует предусматривать ограждения на кровле в соответствии с ГОСТ 25772. Независимо от высоты здания ограждения, соответствующие требованиям этого стандарта, следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.

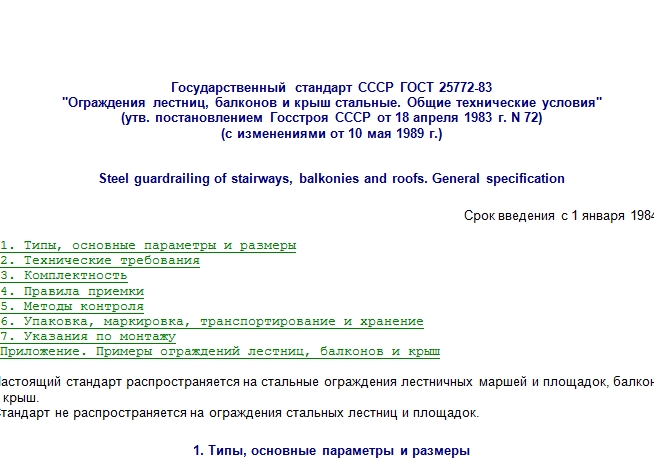

ГОСТ 25772-83 Ограждения лестниц, балконов и крыш стальные. Общие технические условия.

ГОСТ Р 53254—2009 ТЕХНИКА ПОЖАРНАЯ. ЛЕСТНИЦЫ ПОЖАРНЫЕ НАРУЖНЫЕ СТАЦИОНАРНЫЕ. ОГРАЖДЕНИЯ КРОВЛИ. Общие технические требования. Методы испытаний

Фасадные лестницы используются в случае, если подъем на кровлю осуществляется с земли или балкона.



Для расчета лестницы применяется следующий алгоритм:



Шаг 1. Определите высоту до карниза крыши (учитывайте окончательную высоту поверхности земли после окончания строительных работ на участке)



Шаг 2. Определите необходимую длину полотна фасадной лестницы. Она должна быть на 1 метр меньше высоты до карниза крыши, поскольку в целях ограничения доступа детей, фасадная лестница устанавливается на высоте 1 м от земли)



Шаг 3. Определите число стандартных модулей. Фасадные лестницы Борге изготавливаются в двух стандартных размерах: 1,8 метра и 3 метра. Благодаря своей конструкции, модули могут соединяться между собой, а также могут быть обрезаны до любой длины (с помощью электролобзика), образуя лестницу необходимой высоты.

Например, если Вам необходимо получить фасадную лестницу высотой 4 м, Вам потребуется один модуль длиной 3 м и один модуль длиной 1,8 м, который необходимо будет обрезать до длины 1м.



Шаг 4. Подберите стеновые кронштейны и крепеж. В зависимости от типа стен потребуется стеновые кронштейны и специальный тип метизов. Для комплектации модуля длиной 1,8 м. используется 4 стеновых кронштейна, для модуля 3м.- 6 шт. В связи с большим разнообразием стеновых материалов, лестницы Борге не комплектуются метизами для крепления к стене.



Шаг 5. В месте перехода фасадной лестницы в кровельную или переходный мостик используются поручни (2шт) и подвесные кронштейны (2шт).

Да, укомплектовать ограждением можно, эта продукция есть в нашем ассортименте, называется - "Экран безопасности", комплектуется след. образом:

1. Одна нижняя секция

2. Последующих секция - столько сколько необходимо по длине.

обратите внимание, что длина одной секции 1,2м;

отступ от земли до лестницы обычно закладывается 0,9-1,1 м (по ГОСТ не более 1,5м)

отступ от земли до низа экрана не более 2,5м (т.е. длина экрана меньше длины лестницы примерно на 1м).

Речь идет скорее не о 600мм, а о принципе монтажа над несущей стеной.

Далее выписка из СП 17.13330.2011 "Кровли":

9.12 На кровлях зданий с уклоном 5 % (~ 3º) и более и наружным неорганизованным и организованным водостоком следует предусматривать снегозадерживающие устройства, которые должны быть закреплены к фальцам кровли (не нарушая их целостности), обрешетке, прогонам или к несущим конструкциям покрытия. Снегозадерживающие устройства устанавливают на карнизном участке над несущей стеной (0,6 – 1,0 м от карнизного свеса), выше мансардных окон, а также, при необходимости, на других участках крыши.

Действительно, мы не используем заглушки на трубах, делаем это по двум причинам:

1. Трубы стальные, оцинкованные - для избавления от конденсата  нужна вентиляция (принцип, как в вентиляции кровельного пирога).

2. Трубы при монтаже стыкуются друг с другом, заглушка не позволила бы осуществить подобную операцию.

Сообщаем Вам, что установка проходки зависит от типа используемой трубы, температура внешней поверхности трубы не должна превышать 135° С

Таким образом, если Вы используете сэндвич трубу – установка возможна, если труба одностенная металлическая или асбестовая– нет.

Компания «Борге» производит продукцию оцинкованную,  оцинкованную и окрашенную в стандартные цвета (ее запас  постоянно поддерживается в наличии на складе) . Третий вариант – это продукция нестандартных цветов,  ее цвет  покупатель выбирает  самостоятельно на свой вкус по каталогу Ral или RR. Такая продукция производится специально для заказчика в ограниченном  колличестве и требует  отдельной закупки краски, поэтому ее цена на  10% выше, чем у продукции стандартных цветов.

Срок производства продукции под заказ  - 7 рабочих дней.
